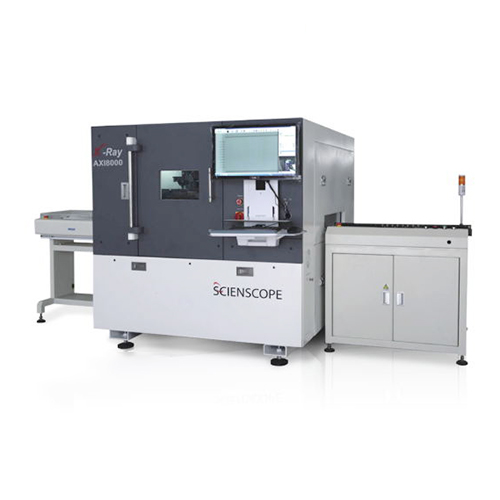

一般來說，X-RAY檢查機影像只是簡單的2D投影，可以很簡單的檢測電路板短路，如果是錫球空焊檢測呢？
我們?cè)跈z測前，可以假想下：空焊與正常焊接有哪些不同？
試想同樣體積的錫球經過壓縮后，好的焊錫會有一部份錫球的錫分散到PCB的焊墊而使焊球變??；有空焊的錫球則不會，錫球經過壓縮后反而會使錫球變大。
如果是錫量不足造成的空焊，這種情況下的錫球會變小，錫量被導通孔吃掉太多而出現空焊，在一般情況下，導通孔不需要放在焊墊上，焊墊旁的導通孔也需要用綠漆蓋起來，以達到鎖住錫球的作用。
PCB板的質量對錫焊的影響很大，如果電路板質量質地差，可以會給焊錫效果帶來氣泡等不良，在電子行業領域，其所有氣泡的孔直徑加起來，不能超出BGA直徑的60%，如果氣泡直徑過大，也會造成焊墊空焊或虛焊等問題。
